1. Fonctionnement stable à haute puissance
Conçu pour maintenir des conditions de fonctionnement stables à mesure que la puissance du laser augmente.

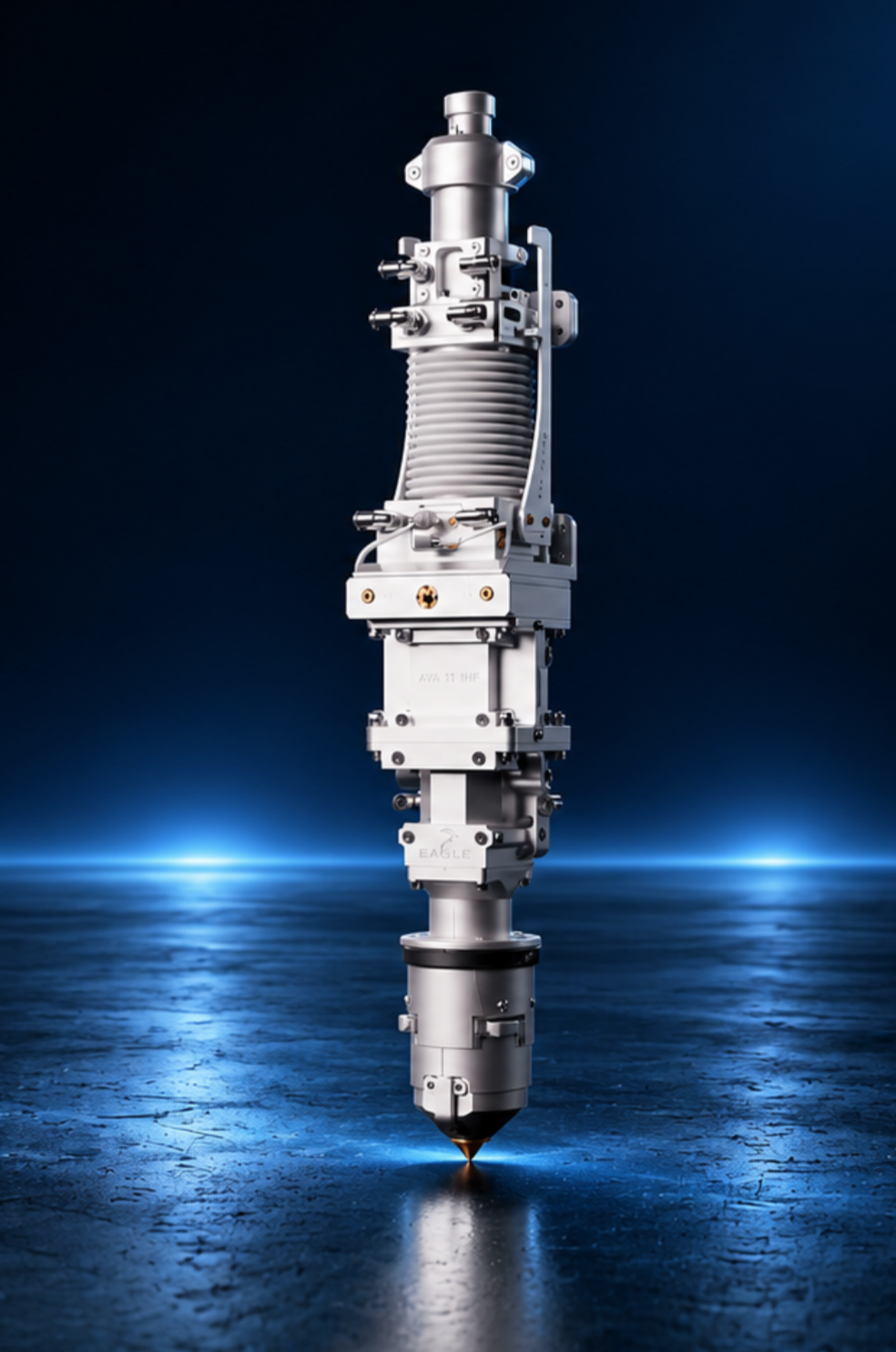

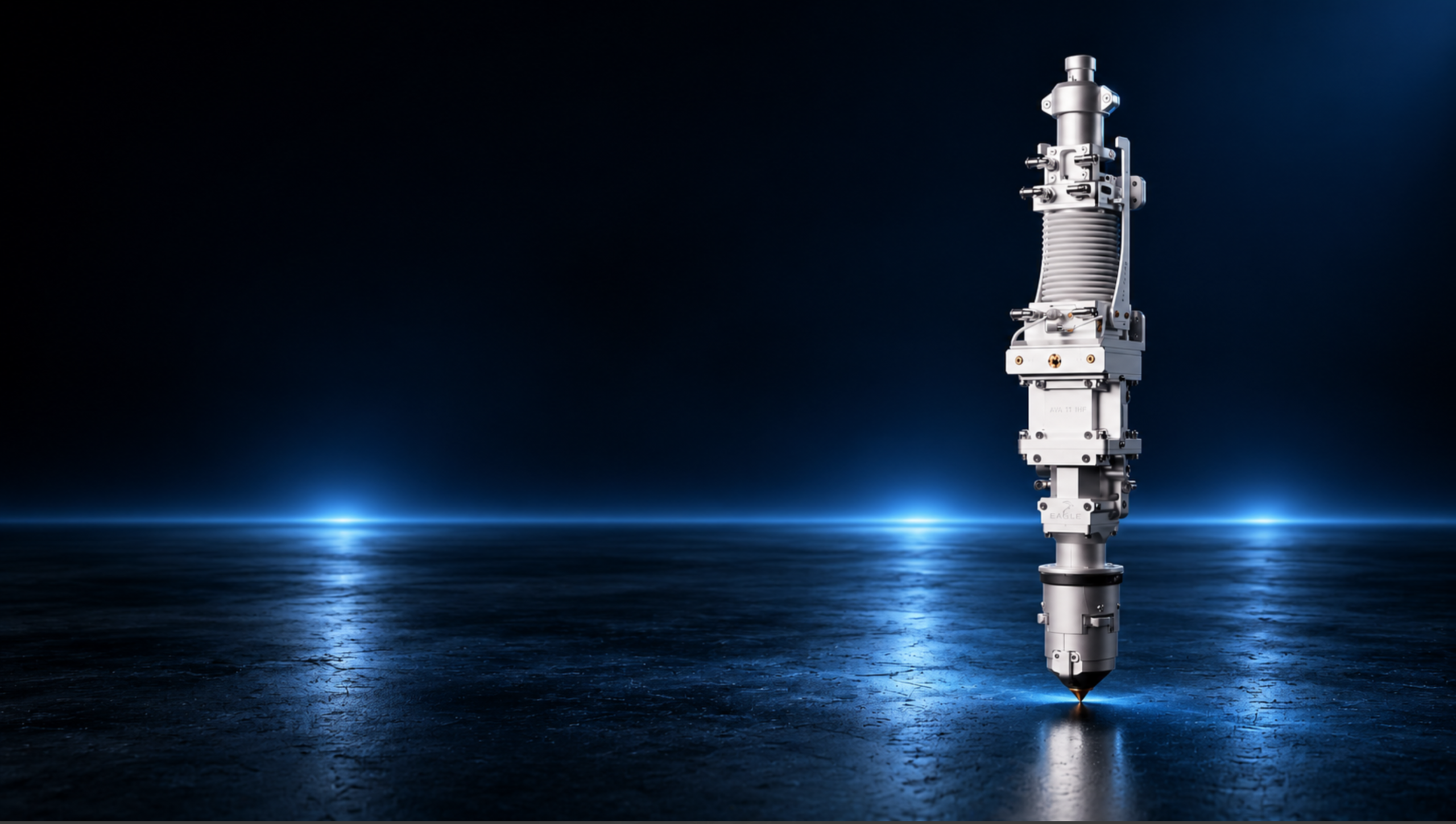

L'eVa 11-UHP est une nouvelle tête de découpe conçue pour des puissances laser comprises entre 20 et 60 kW. Son système optique, son architecture mécanique et sa gestion thermique repensés permettent de faire face à la densité d'énergie plus élevée et aux charges thermiques extrêmes propres à la découpe à ultra-haute puissance, rendant ainsi cette puissance exploitable dans le cadre d'un processus stable, prévisible et reproductible.
Télécharger la fiche technique
L'augmentation de la puissance du laser entraîne une augmentation de la quantité d'énergie traversant la tête de découpe. Cela impose des exigences accrues en matière d'optique, de structure mécanique et de gestion thermique.
L'eVa 11-UHP a été développé pour répondre à ces exigences. Son système optique repensé gère la répartition de l'énergie entre les composants optiques, tandis qu'un nouveau concept de refroidissement contrôle la chaleur tout au long du trajet du faisceau.
Ensemble, ces systèmes contribuent à maintenir des conditions optiques stables à mesure que la puissance du laser augmente.
Une nouvelle conception mécanique permet d'intégrer le système optique UHP et la géométrie spécifique de ses lentilles.
La conception optique répartit l'énergie différemment au sein du système afin de réduire la charge pesant sur chaque composant optique
Un système de refroidissement dédié sur l'ensemble du trajet du faisceau permet de réguler l'environnement thermique à l'intérieur de la tête
Un système de refroidissement indépendant permet de garantir la stabilité du capteur dans des conditions de forte puissance.
Une conception révisée du système de soufflage, dotée d’une buse interchangeable, est optimisée pour la découpe de matériaux épais.

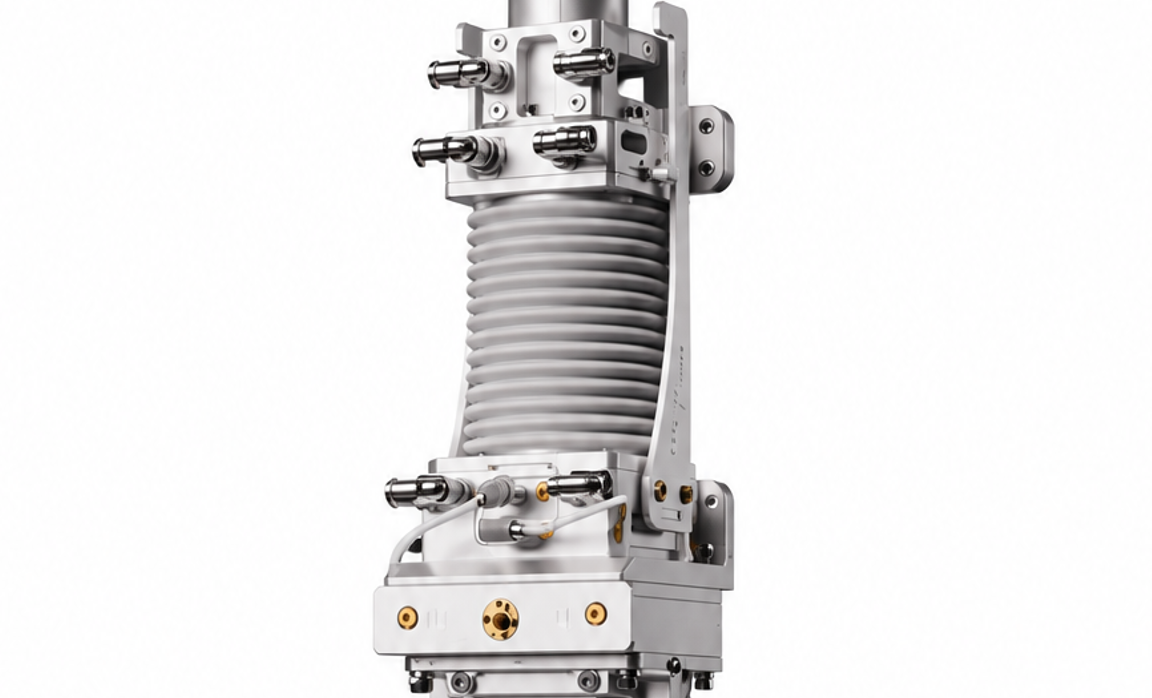

L'eVa 11-UHP utilise une architecture optique repensée, développée spécifiquement pour un fonctionnement à très haute puissance.
Une nouvelle géométrie optique et une ouverture numérique améliorées optimisent la focalisation du faisceau, le contrôle du point focal et la répartition de l'énergie. La densité d'énergie réduite au niveau des composants optiques individuels contribue à diminuer la charge thermique et favorise la stabilité du faisceau à haute puissance.

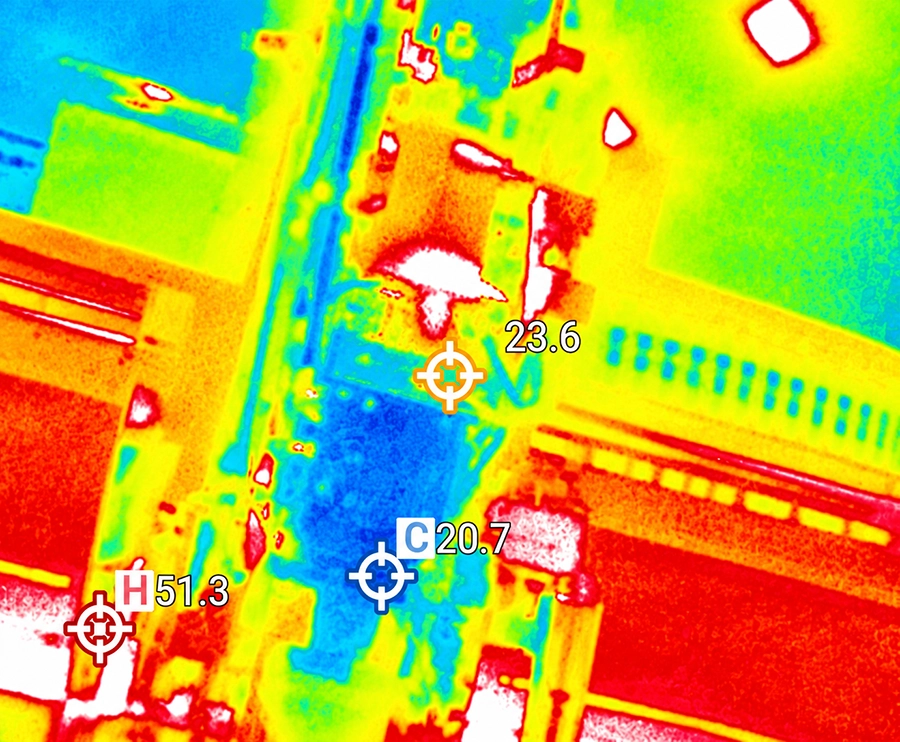

Dans la plage de puissance comprise entre 20 et 60 kW, la gestion de la chaleur fait partie intégrante du contrôle du processus de découpe. L’eVa 11-UHP intègre un système de refroidissement dédié le long du trajet du faisceau. Chaque module dispose de son propre système de refroidissement, tandis que la conception mécanique et les matériaux utilisés favorisent une dissipation efficace de la chaleur.
Cela permet de maintenir un environnement thermique plus stable à l’intérieur de la tête de découpe lors d’un fonctionnement à haute puissance.
Les variations thermiques peuvent influencer la position du faisceau et, par conséquent, le processus de découpe. La conception optique de l’eVa 11-UHP vise à réduire le décalage de focalisation induit par la chaleur. Un capteur de distance doté d’un système de refroidissement indépendant contribue également à maintenir des conditions de mesure stables lors d’un fonctionnement à très haute puissance.
Il en résulte un processus de découpe plus prévisible et plus reproductible, en particulier lors d’un fonctionnement prolongé à haute puissance.
Les puissances ultra-élevées ne sont utiles que si le système est capable de les contrôler et de les exploiter.
L'eVa 11-UHP a été développé selon ce principe.
Plutôt que de se contenter d'adapter une tête de découpe existante à une puissance laser plus élevée, Eagle a repensé le système optique, l'architecture mécanique et la gestion thermique en fonction des exigences liées à un fonctionnement à très haute puissance.
L'objectif n'est pas simplement de gérer davantage d'énergie. Il s'agit de maintenir les conditions nécessaires pour transformer cette énergie en performances de coupe stables et prévisibles.
PRENEZ RENDEZ-VOUS POUR VISITER NOTRE SALLE D'EXPOSITION
PRENEZ RENDEZ-VOUS POUR VISITER NOTRE SALLE D'EXPOSITIONConçu pour maintenir des conditions de fonctionnement stables à mesure que la puissance du laser augmente.
La réduction du décalage de mise au point induit par la chaleur favorise la répétabilité de la découpe lors d'un fonctionnement prolongé.
Un système de refroidissement dédié et une répartition optimisée de l'énergie permettent de réguler les conditions thermiques à l'intérieur de la tête de découpe.
Conçu pour les applications nécessitant des puissances laser comprises entre 20 et 60 kW.
L'eVa 11-UHP est une tête de découpe spécialement conçue pour la découpe laser à très haute puissance, de 20 à 60 kW.
Il associe un système optique repensé, une nouvelle architecture mécanique et une gestion thermique de pointe, conçus pour répondre aux exigences d'un fonctionnement à très haute puissance.
Une puissance laser plus élevée entraîne une densité d'énergie et des charges thermiques plus importantes au sein du système optique. L'eVa 11-UHP gère la répartition de l'énergie au sein du système optique afin de réduire la charge pesant sur chaque composant et de garantir la stabilité du faisceau.
Chaque module situé sur le trajet du faisceau dispose de son propre système de refroidissement. L'architecture est conçue pour améliorer l'évacuation de la chaleur et maintenir des conditions thermiques plus stables.
Sa conception optique est pensée pour réduire le décalage de mise au point dû à la chaleur. Le capteur de distance est également équipé d'un système de refroidissement dédié qui permet de maintenir des conditions de mesure stables.
L'eVa 11-UHP est conçu pour des puissances laser comprises entre 20 et 60 kW.
Avec une puissance de 60 kW, la tête de découpe doit supporter des charges optiques et thermiques bien plus élevées qu’avec des puissances laser classiques. L’eVa 11-UHP est conçu pour maîtriser ces conditions grâce à une optique repensée, à une densité d’énergie réduite dans les zones critiques et à un refroidissement sur l’ensemble du trajet du faisceau.
Le système optique, l'architecture mécanique et la gestion thermique ont été spécialement conçus pour un fonctionnement à très haute puissance. Le refroidissement sur l'ensemble du trajet du faisceau et un meilleur contrôle de la répartition de l'énergie permettent de maintenir des conditions de faisceau stables, la position focale et le bon fonctionnement du capteur à des puissances pouvant atteindre 60 kW.
Oui. Une puissance laser plus élevée augmente la charge thermique au sein du système optique. L'eVa 11-UHP réduit la densité d'énergie dans les zones critiques et utilise un système de refroidissement dédié pour limiter les contraintes thermiques et maintenir la stabilité optique.
Le système optique repensé permet de réduire la densité d'énergie, tandis qu'un refroidissement est assuré sur l'ensemble du trajet du faisceau. L'augmentation de la distance entre la sortie de la fibre et la lentille de collimation réduit de moitié la densité d'énergie dans cette zone, ce qui contribue à diminuer la charge thermique sur le système optique.
Pas nécessairement. L’eVa 11-UHP est conçu pour limiter les effets qui, en temps normal, entraînent une augmentation des besoins d’entretien à très haute puissance. Une densité énergétique réduite, un système de refroidissement dédié et un espacement accru entre la zone de découpe et la vitre de protection contribuent à réduire la contamination, la charge thermique et la fréquence de remplacement de la vitre de protection.
Oui. L'eVa 11-UHP est conçu pour des sources laser d'une puissance comprise entre 20 et 60 kW ; ainsi, la même architecture de tête permet de couvrir une plage plus large de puissances ultra-élevées, plutôt que d'être dédiée uniquement à 60 kW.
À très haute puissance, la chaleur peut affecter le système optique, la position focale et le fonctionnement du capteur. Un meilleur contrôle thermique permet de réduire ces effets et garantit une découpe plus prévisible et plus reproductible lors d'utilisations exigeantes à haute puissance.
